Automatisierte Fertigungslinien funktionieren nur, wenn Material zur richtigen Zeit auf der richtigen Höhe bereitsteht. Hubtische übernehmen dabei eine unauffällige, aber zentrale Aufgabe: Sie gleichen Höhenunterschiede zwischen Förderebenen aus, puffern Lasten zwischen Prozessschritten und übergeben Paletten oder Werkstückträger an die nächste Station. Dieser Beitrag erklärt, wie diese Einbindung grundsätzlich funktioniert: über welche Schnittstellen ein Hubtisch mit der Anlagensteuerung kommuniziert, warum Positioniergenauigkeit und Wiederholgenauigkeit über die Zuverlässigkeit automatisierter Übergaben entscheiden, wie Taktung und Zyklen die Auslegung beeinflussen und welche Schutzeinrichtungen in einer automatisierten Zelle zusammenspielen. Er richtet sich an alle, die eine Linienintegration planen und die technischen Grundlagen verstehen möchten.
Warum Hubtische in automatisierten Linien?

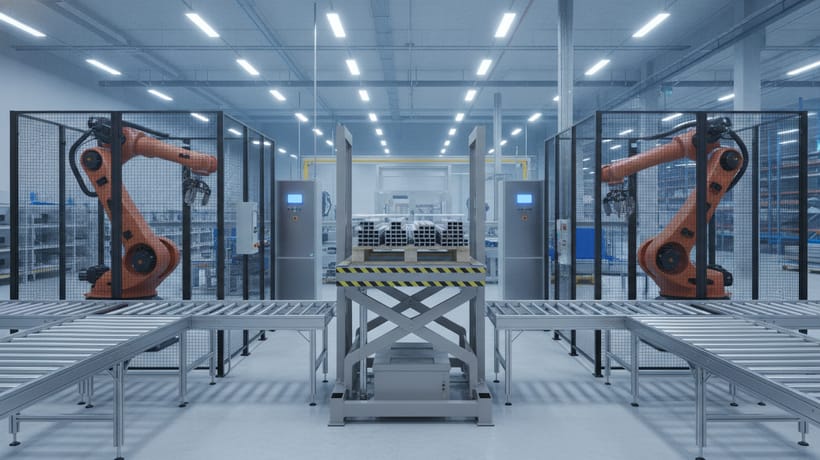

In einer verketteten Anlage treffen unterschiedliche Arbeitshöhen aufeinander: Rollen- und Kettenförderer laufen auf verschiedenen Ebenen, Bearbeitungsstationen haben feste Übergabehöhen, und Roboterzellen erwarten das Werkstück in einer definierten Position. Ein Hubtisch schliesst diese Lücken. Als Höhenausgleich hebt oder senkt er die Last genau auf das Niveau der nächsten Förderebene, sodass Paletten und Werkstückträger ohne manuelles Zutun weiterlaufen können. Häufig trägt die Plattform dafür eine eigene Fördertechnik, etwa angetriebene Rollenbahnen, die die Last aktiv übernimmt und abgibt.
Daneben wirken Hubtische als Puffer und Übergabestation. Wo zwei Prozessschritte unterschiedlich schnell arbeiten, entkoppelt ein Hubtisch die Abschnitte: Er nimmt eine Last auf, hält sie auf einer definierten Höhe bereit und gibt sie frei, sobald die nachfolgende Station aufnahmebereit ist. So lassen sich Förderebenen verbinden, Richtungswechsel realisieren und Linienabschnitte flexibel verketten, ohne dass die gesamte Anlage auf einer einzigen Höhe geplant werden muss.
Schnittstellen zur Anlagensteuerung
In einer automatisierten Linie handelt ein Hubtisch nicht selbstständig, sondern folgt einer übergeordneten Steuerung, etwa einer SPS, die den Materialfluss der gesamten Anlage koordiniert. Die Kommunikation läuft über definierte Signale: Die Anlagensteuerung gibt Fahrbefehle, der Hubtisch meldet zurück, ob eine Halteposition erreicht ist, ob die Endlagen angefahren wurden und ob die Übergabe freigegeben werden kann. Aus Sicht der Anlage ist der Hubtisch damit ein Stellglied mit klaren Zuständen, das sich in die Ablauflogik der Linie einfügt.
Grundlage dafür sind definierte Haltepositionen. Sensorik am Hubtisch erfasst, wann die Plattform eine hinterlegte Höhe erreicht hat, und stoppt die Bewegung reproduzierbar an dieser Stelle; Endschalter sichern die obere und untere Endlage ab. Wie viele Haltepositionen nötig sind und in welcher Form die Signale ausgetauscht werden, ergibt sich aus dem Anlagenkonzept. Wichtig ist, dass die Schnittstelle früh im Projekt festgelegt wird, damit Steuerung, Fördertechnik und Hubtisch dieselbe Sprache sprechen.
Positioniergenauigkeit und Wiederholgenauigkeit
Bei einer manuellen Beladung korrigiert der Mensch kleine Abweichungen, ohne darüber nachzudenken. Eine automatisierte Übergabe kann das nicht: Wenn eine Rollenbahn eine Palette an die nächste Ebene abgibt oder ein Handhabungsgerät ein Werkstück greift, muss die Übergabehöhe bei jedem Zyklus dieselbe sein. Schon ein geringer Versatz kann dazu führen, dass Lasten verkanten, Sensoren eine Störung melden und die Linie steht. Entscheidend ist deshalb nicht nur, wie genau ein Hubtisch eine Höhe einmal anfährt, sondern wie zuverlässig er sie bei jeder Wiederholung trifft.
Hier spielen elektromechanische Antriebe ihre Stärken aus. Spindelhubtische positionieren auf ±1 mm genau, und das bei Traglasten bis 12.000 kg; damit lassen sich auch schwere Lasten für automatisierte Übergaben reproduzierbar auf Höhe bringen. Einen verwandten Ansatz verfolgen die ölfreien Schubketten-Spindelantriebe von PETec: Sie heben gleichmässig, selbst wenn die Last einseitig auf der Plattform steht. Für die Linienintegration heisst das: Die erreichbare Genauigkeit hängt von der Antriebstechnik ab und gehört deshalb früh ins Anforderungsprofil.
Taktung und Zyklen: Auslegung für den Dauerbetrieb
Eine automatisierte Linie arbeitet nicht gelegentlich, sondern im Takt: Der Hubtisch fährt seine Positionen unter Umständen viele Male pro Stunde an, über Schichten hinweg und an jedem Betriebstag. Für die Auslegung ist das ein eigenes Thema, denn Antrieb, Mechanik und Steuerung müssen für die tatsächliche Zyklenzahl und die Einschaltdauer ausgelegt sein. Ein Hubtisch, der für gelegentliche Hübe dimensioniert wurde, ist im Dauerbetrieb schnell überfordert, auch wenn Traglast und Hubhöhe auf dem Papier passen.
Konkrete Grenzwerte lassen sich seriös nur im Einzelfall festlegen, weil sie vom Lastprofil, von der Hubhöhe, von der Geschwindigkeit und von den Umgebungsbedingungen abhängen. Wichtig ist, die erwartete Taktung ehrlich zu beziffern: Wie viele Zyklen pro Stunde, wie viele Betriebsstunden pro Tag, mit welcher Last? Mit diesen Angaben lässt sich die Auslegung gezielt klären, bevor eine Anlage bestellt wird, und nicht erst, wenn ein unterdimensioniertes Gerät im Betrieb auffällt.
Sicherheit in der automatisierten Zelle
Massgeblich für die Sicherheit von Hubtischen ist die Norm EN 1570-1. Zu ihren Grundprinzipien gehört der Schutz vor Quetsch- und Scherstellen, wie sie konstruktionsbedingt an der Scherenmechanik entstehen: Beim Absenken schliessen sich die Scherenarme, und der Bereich unter der Plattform wird zur Gefahrenzone. Schutzeinrichtungen wie umlaufende Kontaktleisten oder Abdeckungen begegnen diesem Risiko am Gerät selbst, unabhängig davon, ob der Hubtisch manuell bedient oder automatisch angesteuert wird.
In einer automatisierten Zelle kommt das Zusammenspiel mit der Anlage hinzu. Der Not-Halt des Hubtischs wird in das Not-Halt-Konzept der Linie eingebunden, damit ein Halt an einer Stelle die gesamte Zelle in einen sicheren Zustand versetzt. Zugangsschutz wie Schutzzäune, überwachte Türen oder Lichtschranken verhindert, dass Personen den Arbeitsbereich betreten, während die Anlage läuft. Welche Kombination dieser Massnahmen angemessen ist, ergibt sich aus der Risikobeurteilung der gesamten Zelle, nicht aus der Betrachtung des Hubtischs allein.
Von der Idee zur integrierten Lösung
Wer eine Linienintegration plant, klärt die wesentlichen Punkte am besten in dieser Reihenfolge: erst die Rolle des Hubtischs im Materialfluss, dann die benötigten Haltepositionen und die Genauigkeit, anschliessend Taktung und Einschaltdauer und schliesslich das Sicherheitskonzept der Zelle. So entsteht ein Anforderungsprofil, mit dem sich ein Hubtisch gezielt auswählen und in die Anlage einfügen lässt, statt ihn nachträglich anzupassen.
Einen Überblick über Hubtische, die für automatisierte Fertigungslinien und Transferanlagen ausgelegt sind, gibt unsere Seite Hubtische für Automation und Fertigung. Und wenn Sie ein konkretes Integrationsvorhaben besprechen möchten, erreichen Sie uns unkompliziert über die Kontaktseite.
Häufige Fragen zu Hubtischen in der Automation
Wofür werden Hubtische in automatisierten Fertigungslinien eingesetzt?
Hubtische übernehmen in automatisierten Linien drei Aufgaben: Sie gleichen Höhenunterschiede zwischen Förderebenen aus, puffern Lasten zwischen unterschiedlich schnellen Prozessschritten und dienen als Übergabestation, die Paletten oder Werkstückträger auf die Arbeitshöhe der nächsten Station bringt. Häufig trägt die Plattform dafür eine eigene Fördertechnik, etwa angetriebene Rollenbahnen.
Wie werden Hubtische an die übergeordnete Anlagensteuerung angebunden?
Die Anbindung erfolgt über definierte Signale: Die Anlagensteuerung gibt Fahrbefehle, der Hubtisch meldet erreichte Haltepositionen und Endlagen zurück und gibt Übergaben frei. Sensorik stoppt die Plattform reproduzierbar an hinterlegten Höhen, Endschalter sichern die Endlagen ab. Die konkrete Ausführung der Schnittstelle wird im Anlagenprojekt festgelegt.
Warum ist die Positioniergenauigkeit bei automatisierten Übergaben wichtig?
Automatische Übergaben können Abweichungen nicht ausgleichen: Die Übergabehöhe muss bei jedem Zyklus dieselbe sein, sonst verkanten Lasten oder Sensoren melden eine Störung. Entscheidend ist die Wiederholgenauigkeit. Spindelhubtische positionieren auf ±1 mm genau bei Traglasten bis 12.000 kg; die ölfreien Schubketten-Spindelantriebe von PETec heben zudem gleichmässig, selbst bei einseitiger Belastung.
Welche Rolle spielen Einschaltdauer und Zyklen bei der Auslegung für den Dauerbetrieb?
Im Dauerbetrieb müssen Antrieb, Mechanik und Steuerung für die tatsächliche Zyklenzahl und die Einschaltdauer ausgelegt sein. Konkrete Grenzwerte hängen vom Lastprofil, von der Hubhöhe, von der Geschwindigkeit und von den Umgebungsbedingungen ab und sind im Einzelfall zu klären. Wichtig ist, die erwartete Taktung vor der Beschaffung realistisch zu beziffern.
Welche Schutzeinrichtungen sind in einer automatisierten Hubtisch-Zelle relevant?
Am Gerät selbst steht der Schutz vor Quetsch- und Scherstellen an der Scherenmechanik im Vordergrund, wie ihn die Norm EN 1570-1 zum Prinzip macht. In der Zelle kommen die Einbindung des Not-Halts in das Konzept der Gesamtanlage und der Zugangsschutz hinzu, etwa Schutzzäune, überwachte Türen oder Lichtschranken. Die angemessene Kombination ergibt sich aus der Risikobeurteilung der gesamten Zelle.
