Flexlift, Made in Germany
FE · FE-A · FE-M · F-CE · FM · FMA · Capacités de charge 300 à 8 000 kg · Hauteur de construction dès 55 mm · Made in Germany
Les tables élévatrices extra-plates signées Flexlift (également appelées plateformes élévatrices) trouvent leur place dans tous les secteurs industriels. Grâce à une hauteur de construction dès 55 mm, elles permettent un chargement au ras du sol sans aménagement de fosse : la solution idéale pour les postes de travail ergonomiques, les stations de prélèvement et d'emballage, les postes d'assemblage ainsi que l'approvisionnement en matériaux. Six séries couvrent les applications : FE et FE-A pour les palettes, la polyvalente modulaire FE-M, la F-CE à plateforme fermée, la FM de forme étroite jusqu'à 8 000 kg ainsi que la FMA en forme de E/U pour chariots de transport. Fabrication allemande, également disponibles en exécution intégrée aux installations pour les cadences élevées en exploitation multi-équipes.

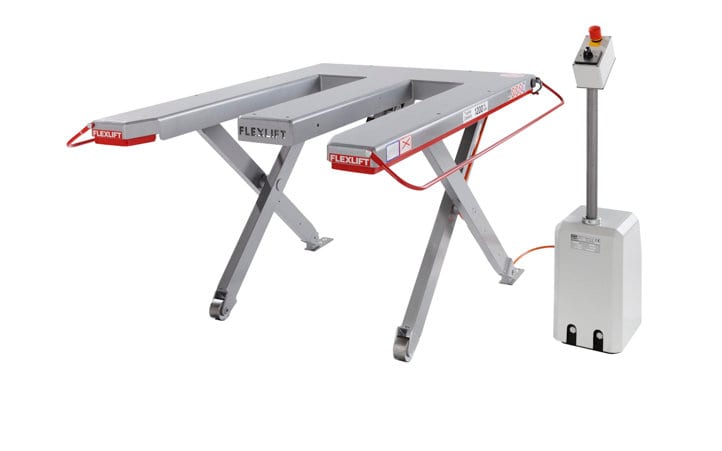

Modèle FE
La FE est spécialement conçue pour la manutention de palettes Europe ainsi que de palettes spéciales. Sa plateforme dépasse à peine les dimensions standard d'une palette Europe. L'opérateur conserve donc depuis toutes les directions une distance de préhension courte vers la charge et peut, grâce au dégagement prévu pour les pieds, se tenir confortablement debout contre la table élévatrice pour y travailler. Le rôle des tables élévatrices plates dans la préparation de commandes et la manutention de palettes est présenté dans notre guide Tables élévatrices en intralogistique. La FE existe aussi en version mobile (quatre roulettes à la place des deux galets et des deux paliers fixes, manoeuvrée avec le rouleur à levier comme un transpalette) : voir notre guide Table élévatrice mobile ou chariot élévateur manuel ?
| Capacité de charge | 300 à 2 000 kg |
|---|---|
| Largeur standard | 910 mm (palette Europe) |
| Largeur alternative | 1 150 mm (palette industrielle) |
| Largeurs spéciales | sur demande |
| Motorisation | Hydraulique ou électromécanique |

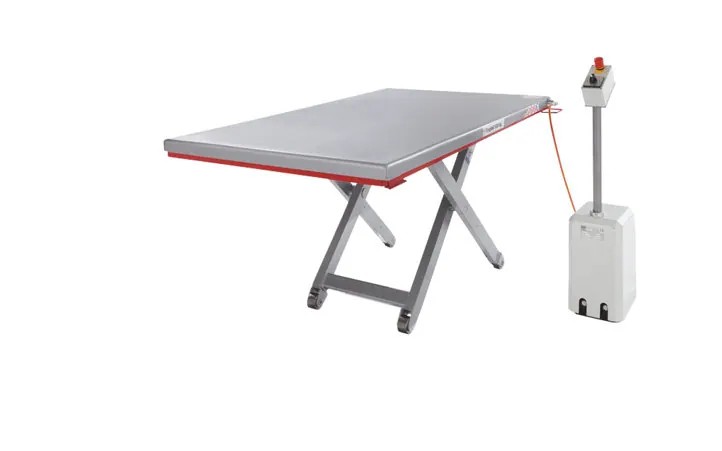

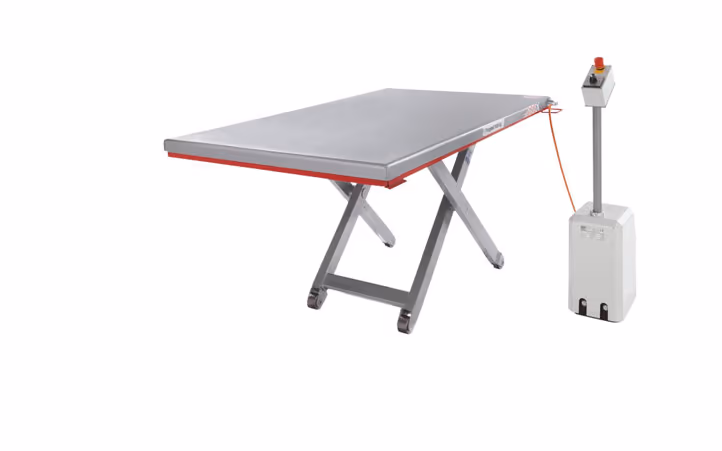

Modèle F-CE
La série F-CE propose des tables élévatrices extra-plates équipées d'une plateforme rectangulaire fermée. Domaines d'application : postes de travail ergonomiques, stations de prélèvement et d'emballage, postes d'assemblage, approvisionnement en matériaux aux machines. En option, elle peut recevoir une rampe d'accès courte permettant un embarquement au niveau du sol sans aménagement de fosse.
| Capacité de charge | 300 à 2 500 kg |
|---|---|
| Course | jusqu'à 950 mm |
| Hauteur de construction | dès 70 mm (à 500 kg) |
| Dimensions de plateforme | plusieurs formats, sur demande |
| Option | Rampe d'accès (à niveau du sol) |
| Version | Exécution intégrée possible |
Modèle FE-A
Sur la FE-A, le groupe hydraulique et la commande sont montés directement sur la plateforme ; l'alimentation électrique arrive par le haut via un câble spiralé. Le poste de travail reste ainsi exempt de câbles au sol et de risques de trébuchement. Le bras de commande est orientable sur env. 180 degrés et se positionne librement vers l'opérateur.
| Capacité de charge | 300 à 2 000 kg (6 types) |
|---|---|
| Hauteur de construction | 70 à 100 mm (avec groupe 210 mm) |
| Course | 750 mm (avec groupe 910 mm) |
| Course utile | 650 à 680 mm |
| Plateforme (l×L) | 910 × 1 300 mm (longueur avec groupe 1 538 mm) |
| Particularité | Groupe et commande sur la plateforme, câble spiralé par le haut |
Modèle FE-M
La FE-M est la polyvalente modulaire parmi les tables élévatrices extra-plates : des modules rapportés adaptent la table à chaque tâche. Sont disponibles une plateforme tournante à 360 degrés, une rehausse à rouleaux ainsi qu'un dispositif d'inclinaison de bacs de 17 à 25 degrés.
| Capacité de charge | 300 à 2 000 kg (6 types) |
|---|---|
| Hauteur de construction | 70 à 100 mm |
| Course | 750 mm |
| Course utile | 650 à 680 mm |
| Plateforme (l×L) | 910 × 1 300 mm |
| Modules | Plateforme tournante 360°, rehausse à rouleaux, dispositif d'inclinaison de bacs 17 à 25° |
Modèle FM
La série FM, aussi surnommée « Mucki », propose des tables élévatrices extra-plates pour charges lourdes, de forme étroite : largeurs de plateforme dès 500 mm, capacités de charge jusqu'à 8 000 kg, hauteurs de construction dès 65 mm. Grâce à sa grande capacité de charge, la FM est souvent utilisée pour la maintenance de chariots élévateurs.
| Capacité de charge | 500 à 8 000 kg |
|---|---|
| Hauteur de construction | 65 à 160 mm |
| Course | 700 à 1 250 mm |
| Course utile | 540 à 1 165 mm |
| Plateformes (l×L) | 500 × 1 300 à 1 100 × 2 300 mm, autres sur demande |
Modèle FMA
La FMA est la table élévatrice extra-plate dédiée à la prise en charge des chariots de transport : sa plateforme en forme de E ou de U est conçue pour les chariots à roulettes. Le chariot se place directement sur la table et est amené à hauteur de travail, sans rampe ni fosse.
| Capacité de charge | 500 / 750 / 1 000 / 1 500 kg |
|---|---|
| Hauteur de construction | 75 à 95 mm |
| Course | 750 mm |
| Course utile | 655 à 680 mm |
| Plateforme | Forme E/U, longueur 1 380 mm, largeur ext./int. 866/550 ou 850/600 mm |
Numérique & prêt pour la CAO
99 % des composants Flexlift sont disponibles sous forme de fichier STP : prêts à être intégrés en toute transparence dans votre logiciel de CAO, vos maquettes BIM ou vos dossiers de fabrication numériques. Concevez des postes de travail sur mesure, des installations de transfert ou des positions d'intégration directement à l'écran, avant même qu'un seul tournevis ne soit sorti de sa caisse. Pour savoir comment ces données servent à projeter une fosse au sol, consultez notre guide Table élévatrice en fosse.
Flexlift propose d'autres séries spéciales répondant aux applications les plus exigeantes : de la motorisation à vis sans huile jusqu'aux grandes courses.
Modèle SFL
Motorisation électromécanique à vis sans huile. Jusqu'à 12 000 kg, précision de positionnement à ±1 mm, parfaites en agroalimentaire, en pharmaceutique ainsi qu'en salle blanche.
Modèle RFK
Système à coins coulissants entraîné par courroie, courses atteignant 6 000 mm, capacités de charge allant de 500 à 12 000 kg. Pensées pour l'automatisation ainsi que les installations de transfert.
Modèle FK
Série modulaire FK : capacités de charge allant de 500 à 10 000 kg, hauteur fermée dès 180 mm, délais courts, robustesse éprouvée et coût de revient maîtrisé.
Découvrez toute la gamme de FLEXLIFT Hubgeräte GmbH dans le visualiseur PDF interactif.
Nous vous conseillons volontiers en personne afin d'identifier la solution optimale selon vos exigences.
