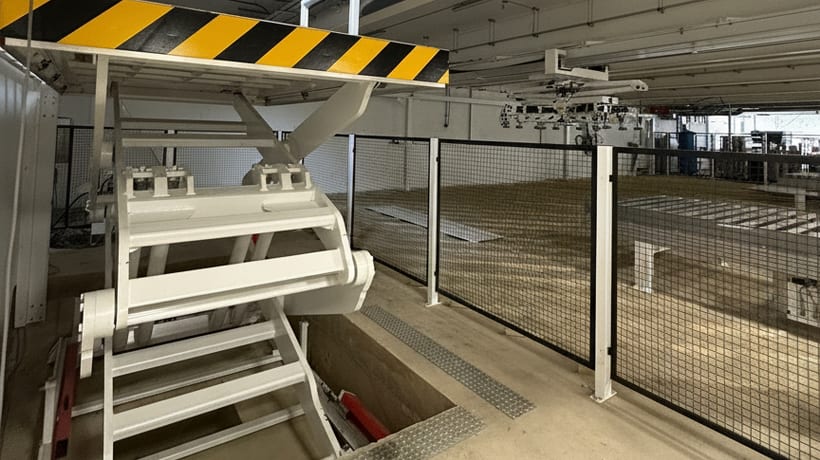

Vouloir encastrer une table élévatrice à fleur du sol de l'atelier, c'est planifier non seulement un appareil, mais aussi un ouvrage : la fosse. Ses dimensions, ses bords, l'alimentation et le drainage décident en partie du bon déroulement de l'exploitation ultérieure. Cet article explique quand une installation en fosse se justifie et quand une table élévatrice sans fosse est le choix le plus simple, comment les dimensions et la profondeur de la fosse se déduisent de la hauteur de construction, à quoi veiller pour l'encadrement du bord, l'alimentation et le drainage, quelles exigences de sécurité s'appliquent au bord de la fosse et comment planifier entièrement la fosse avec le plan de fosse, le plan d'encastrement et les données de CAO, avant de construire.
Quand une installation en fosse est-elle judicieuse ?
L'objectif d'une installation en fosse est toujours le même : la plateforme abaissée affleure le sol de l'atelier. Les palettes se transfèrent de plain-pied, transpalettes et chariots élévateurs montent sans rampe, et la table élévatrice disparaît dans le sol lorsqu'elle n'est pas utilisée. Cela se justifie surtout pour les postes de travail installés à demeure et les stations de transfert à forte fréquence d'utilisation, pour les grandes capacités de charge et partout où la plateforme doit être franchie.
En toute honnêteté, l'inverse vaut aussi : pour de nombreuses applications, la fosse n'est pas du tout nécessaire. Les tables élévatrices extra-plates ont une hauteur de construction si basse qu'elles peuvent être franchies de plain-pied à l'aide d'une rampe d'accès, sans aucun travaux de sol, tout en restant déplaçables. Qui a le choix pèse donc le pour et le contre : la fosse représente un coût de construction ponctuel et lie l'emplacement, mais offre en contrepartie la solution durablement la plus propre pour un travail de plain-pied. Le reste de cet article concerne le cas où la décision en faveur de la fosse est prise.
Calculer les dimensions de la fosse : longueur, largeur et profondeur
La grandeur la plus importante est la profondeur de la fosse, et elle se détermine de façon heureusement simple : la fosse doit toujours être au moins 5 mm plus profonde que la hauteur de construction de la table élévatrice entièrement abaissée, afin que la plateforme affleure le sol. La série devient ainsi la décision de planification centrale. Les tables élévatrices extra-plates Flexlift de la série FM ont une hauteur de construction dès 55 mm, les séries FE et F-CE dès 70 mm ; de telles tables se contentent d'un renfoncement très plat, que l'on peut parfois loger déjà dans la chape. Les tables élévatrices compactes de la série FK commencent à 180 mm de hauteur de construction, les tables élévatrices à double ciseaux FK-D pour les grandes courses à 350 mm ; ici, le renfoncement devient une véritable fosse dans les fondations.
Pour la longueur et la largeur, une règle pratique répandue s'applique : la cote de la plateforme plus environ 30 mm de supplément, afin que la plateforme se déplace librement et que le joint périphérique reste malgré tout étroit. L'important : de telles valeurs indicatives ne remplacent pas une étude de projet. Les cotes du plan de fosse du modèle concret font foi, car la taille de la plateforme, la position du groupe et les accessoires modifient les exigences dans le détail. La façon d'obtenir ce plan de fosse est expliquée dans la section sur les données de planification, plus bas.
Préparer la fosse : encadrement du bord, alimentation et drainage
Une bonne fosse est plus qu'un trou dans le sol. Le bord de la fosse est typiquement encadré d'une cornière en acier bétonnée : elle protège l'arête en béton du passage des transpalettes et des chariots élévateurs et forme un appui propre et précis pour le joint avec la plateforme. Le fond de la fosse doit être plan et porteur, afin que la table élévatrice repose pleinement et que la charge se transmette uniformément dans les fondations.
Le cheminement de l'énergie devrait lui aussi être planifié tôt : les alimentations hydrauliques et électriques atteignent le plus simplement la table par une gaine vide posée dès le bétonnage. Les tables élévatrices Flexlift offrent ici de la latitude : selon la série, l'alimentation électrique est possible par le haut comme par le côté, et le groupe hydraulique peut aussi être installé à l'extérieur de la fosse, ce qui facilite la maintenance. En cas d'installation en extérieur ou dans des zones humides, le drainage doit enfin figurer sur le plan ; la nécessité d'un séparateur d'hydrocarbures supplémentaire en présence d'une évacuation d'eau est à vérifier par le client, les prescriptions de construction locales faisant foi. Un revêtement de fosse bicomposant résistant à l'huile est en outre recommandé : il protège le béton si la table élévatrice ou un chariot de manutention stationné sur la plateforme venait à perdre de l'huile.
Sécurité au bord de la fosse : EN 1570 et SUVA
Lors d'un encastrement de plain-pied, une situation particulière se présente : le mouvement de descente s'achève au niveau du sol, et rien ne doit être coincé entre le bord de la plateforme et le bord de la fosse. La norme déterminante est l'EN 1570-1, dont le principe de base est la protection contre les points d'écrasement et de cisaillement. Flexlift y répond par la construction : les séries extra-plates portent une barre sensible de protection des pieds périphérique qui, au contact, arrête le mouvement de descente, et ce par commande purement hydraulique, donc sans composants électriques sur la table. En accessoire sont en outre disponibles des barres sensibles électriques et un soufflet périphérique qui, comme protection contre l'intrusion et le passage sous la plateforme, isole le mécanisme à ciseaux.
Pertinent pour les entreprises suisses : les tables élévatrices Flexlift sont homologuées selon l'EN 1570 et reconnues par la SUVA. L'installation en fosse repose ainsi sur la même base normative que l'installation libre ; la fosse elle-même ne change rien aux obligations de l'exploitant, mais rend d'autant plus importante une exécution soignée des arêtes et des joints.
Franchissable jusqu'à 6 tonnes de charge par roue : la fosse comme surface de circulation
Un avantage sous-estimé de l'installation en fosse : la plateforme abaissée peut devenir partie intégrante de la surface de circulation. Flexlift propose pour cela des versions franchissables et, en accessoire, des renforts de plateforme jusqu'à 6 tonnes de charge par roue. Chariots élévateurs et transpalettes traversent alors la fosse en exploitation normale, le sol de l'atelier reste franchissable en continu, et la table élévatrice ne travaille que lorsqu'on en a besoin.
Cette exigence est particulièrement fréquente aux postes de chargement, où les tables élévatrices comblent les différences de hauteur entre la rampe, le sol et la surface de chargement. Les solutions adaptées à la logistique et au chargement sont présentées sur notre page Tables élévatrices pour la logistique et l'entrepôt ; le dimensionnement en fonction des charges par roue réelles relève dans tous les cas de l'étude de projet.
Le jeu de données de planification numérique : plan de fosse en DWG et PDF, plan d'encastrement et CAO/STP
La fosse se planifie au mieux entièrement avant que la première mèche n'entre en action, et cela requiert des données plutôt que des estimations. Tirugo livre pour le modèle choisi un plan de fosse spécifique au projet en DWG et PDF : en DWG directement réutilisable dans votre planification CAO, en PDF pour les professionnels du bâtiment et l'exécution sur site. S'y ajoutent des plans d'encastrement et des fiches de cotes des séries.
Pour la planification 3D, on va encore un pas plus loin : 99 pour cent de tous les composants Flexlift et PETec sont disponibles en fichier STP sur demande. Le format neutre STEP s'importe dans les logiciels courants de CAO et de planification d'installations, de l'agencement de la halle jusqu'au contrôle de collision autour de la fosse, de l'alimentation et de la technique de convoyage. Si ces données sont fiables, c'est en raison de leur origine : Flexlift conçoit ses tables élévatrices elle-même avec AutoCAD en 2D et Inventor en 3D, et l'installation en fosse est disponible d'usine en version spéciale, accessoires compris. Vous planifiez donc avec les mêmes géométries que celles avec lesquelles on construira ensuite.
Du modèle CAO au modèle BIM : ce qui est possible et ce qui ne l'est pas
De plus en plus souvent, les bureaux d'études demandent des données pour le modèle du bâtiment. La situation de départ est ici confortable : l'environnement Autodesk complet est pris en charge, d'AutoCAD à Revit en passant par Inventor. Sur demande, vous recevez des données Revit et d'autres formats standards pour la planification BIM, par exemple IFC, ainsi que les formats CAO neutres STP/STEP et DWG pour tous les autres systèmes. Le fichier STP s'importe dans pratiquement tout logiciel de CAO et de planification d'installations et peut être repris par les bureaux d'études dans des flux de travail BIM. Une mise au point honnête reste de mise : le modèle géométrique ne porte pas de lui-même des attributs tels que la capacité de charge ou la course, ces valeurs proviennent de la fiche technique et sont complétées dans le modèle. Et un jumeau numérique au sens strict, c'est-à-dire une image reliée aux données d'exploitation en cours, un modèle CAO statique ne l'est de toute façon pas.
Pour la pratique, cela signifie : des données Revit ou IFC pour le modèle du bâtiment, ou la géométrie STP neutre, les cotes issues du plan de fosse, les caractéristiques issues de la fiche technique, et voilà une table élévatrice fidèlement représentée dans le modèle du bâtiment ou de l'usine. Comme les maîtres d'ouvrage publics en Suisse exigent de plus en plus des maquettes numériques d'ouvrage, c'est un avantage concret que l'équipement s'intègre dès le départ à la planification avec des données 3D fiables.
Vous planifiez une installation en fosse ou souhaitez vérifier si une solution extra-plate sans fosse suffit à votre application ? Envoyez-nous la capacité de charge, la cote de la plateforme, la course et la situation d'encastrement, et vous recevrez la recommandation adaptée, plan de fosse compris, via notre page de contact.
Questions fréquentes sur l'installation en fosse
Quelle doit être la profondeur de la fosse pour une table élévatrice ?
La fosse doit toujours être au moins 5 mm plus profonde que la hauteur de construction de la table élévatrice entièrement abaissée, afin que la plateforme affleure le sol de l'atelier. Elle dépend donc directement de la série : les tables élévatrices extra-plates Flexlift de la série FM ont une hauteur de construction dès 55 mm, les séries FE et F-CE dès 70 mm, les tables élévatrices compactes FK dès 180 mm et les tables élévatrices à double ciseaux FK-D dès 350 mm. Seules les cotes du plan de fosse spécifique au projet et au modèle choisi font foi.
Quelles dimensions la fosse doit-elle avoir pour une table élévatrice à ciseaux ?
En règle pratique, la fosse est réalisée légèrement plus grande que la plateforme, généralement avec un supplément d'environ 30 mm en longueur et en largeur, afin que la plateforme se déplace librement et que le joint reste étroit. La profondeur correspond à la hauteur de construction de la table abaissée plus au moins 5 mm. Le bord de la fosse est typiquement encadré d'une cornière en acier bétonnée. Les indications du plan de fosse du modèle concret, que Tirugo livre en DWG et PDF, font foi.
Quand une installation en fosse est-elle nécessaire et quand une table élévatrice sans fosse suffit-elle ?
Une installation en fosse se justifie lorsque la plateforme doit affleurer durablement le sol, par exemple pour que transpalettes et chariots élévateurs montent sans rampe ou que les charges soient transférées de plain-pied. Pour de nombreuses applications, cela fonctionne aussi sans fosse : les tables élévatrices extra-plates avec des hauteurs de construction dès 55 mm peuvent être franchies de plain-pied à l'aide d'une rampe d'accès, sans aucun travaux de sol. Le choix dépend de la fréquence d'utilisation, de la capacité de charge et de la situation constructive.
La fosse a-t-elle besoin d'un drainage ou d'un séparateur d'hydrocarbures ?
Cela dépend du lieu d'installation. En cas d'installation en extérieur ou dans des zones exposées à l'humidité et à l'eau de nettoyage, la fosse devrait recevoir un drainage ; la nécessité d'un séparateur d'hydrocarbures supplémentaire en présence d'une évacuation d'eau est à vérifier par le client, les prescriptions de construction locales faisant foi. Un revêtement de fosse bicomposant résistant à l'huile est en outre recommandé, qui protège le béton en cas de perte d'huile de la table élévatrice ou d'un chariot de manutention stationné. Ces points doivent figurer tôt dans la planification et sont pris en compte dans le plan de fosse du projet.
Une table élévatrice en fosse peut-elle être franchie par un chariot élévateur ?
Oui. Flexlift propose des versions franchissables sur lesquelles la plateforme abaissée devient partie intégrante de la surface de circulation. En accessoire, des renforts de plateforme jusqu'à 6 tonnes de charge par roue sont disponibles, de sorte que chariots élévateurs et transpalettes peuvent traverser la fosse normalement. La version est dimensionnée en fonction des charges par roue réelles et de l'utilisation.
Quelles données de planification Tirugo fournit-il pour l'installation en fosse ?
Tirugo livre pour le modèle choisi un plan de fosse spécifique au projet en DWG et PDF, ainsi que des plans d'encastrement et des fiches de cotes. Pour la planification 3D, 99 pour cent de tous les composants Flexlift et PETec sont disponibles en fichier STP sur demande ; l'environnement Autodesk complet est pris en charge et, sur demande, vous recevez des données Revit ainsi que d'autres formats standards pour la planification BIM, par exemple IFC. Les formats neutres STP/STEP et DWG couvrent tous les autres systèmes de CAO et de planification d'installations. La fosse peut ainsi être planifiée avant d'être construite.
